四、醫療器械軟件設計驗證及確認

1、通過提供客觀證據來認定軟件某開發階段的輸出符合該階段全部輸入要求

注：包括正式技術評審、可追溯性分析、單元測試、集成測試、系統測試、回歸測試等活動

醫療器械軟件設計確認;

2、通過提供客觀證據來認定軟件符合用戶需求和預期用途;

注：主要指用戶測試(真實或模擬使用環境測試)，也包括質量管理、風險管理和軟件工程等活動;

A級：系統測試、用戶測試的測試計劃和報告摘要;

B級：系統測試、用戶測試的測試計劃和報告摘要，概要介紹開發各階段的驗證活動，其中單元測試應描述覆蓋率，集成測試應描述集成策略;

C級：在B級基礎上提供系統測試、用戶測試的測試計劃和報告全文。

注意

①驗證活動可與生存周期合并描述;

②如必要應提供可追溯性分析報告*

③軟件維護升級只有回歸測試報告。

3、軟件的測試貫穿于軟件的生存周期(見圖7)，按階段可分為單元測試、集成測試、配置項測試、系統測試和驗收測試，企業可根據軟件的規模、類型、完整性和安全性級別來選擇執行的測試類別。軟件測試過程一般包括測試策劃、測試設計、測試執行和測試總結四項活動。GB/T 15532 標準規定了軟件的測試方法、過程和準則，GB/T 9386 標準規定了軟件測試文檔的格式和要求，企業在進行軟件測試時，應符合標準的要求。

4、醫療器械軟件測試

1)單元測試

a)靜態測試：代碼檢查、結構分析;

b)動態測試：邏輯覆蓋(語句、判定、條件、多條件等)

2) 集成測試

a)自頂向下、自底向上、混合方式;

3) 系統測試

a)安裝測試、配置測試;

b)功能測試;

c)性能測試、負載測試、壓力測試、并發性測試、兼容性測試、接口測試、可靠性測試、

恢復性測試;

d)界面測試、可用性測試;

e)安全性測試。

4)回歸測試

a) 用于確定軟件更改沒有產生不良影響或沒有引入新缺陷;

b) 軟件如有變更均需進行適當且足夠的回歸測試。

5、 軟件驗證與確認

驗證是指通過提供客觀證據認定軟件某開發階段的輸出滿足輸入要求，包括代碼檢查、設計評審、測試等質量保證活動。確認是指通過提供客觀證據認定軟件滿足用戶需求和預期用途，通常是指在真實或模擬使用環境進行的用戶測試?？勺匪菪苑治鍪侵缸粉櫺枨笠?guī)范、設計規范、源代碼、測試、風險管理之間的關系，分析已識別關系的正確性、一致性、完整性和準確性。

A級提供系統測試、用戶測試的計劃和報告摘要，描述測試的條件、工具、方法、通過準則和結果。

B級提供系統測試、用戶測試的計劃和報告，概述開發各階段的驗證活動，描述所用的工具、方法和任務。

C級在B級基礎上提供可追溯性分析報告(追溯需求規范、設計規范、測試、風險管理的關系表)。

系統測試和用戶測試的計劃和報告另附原始文件。測試報告關于測試記錄的內容可以提供一個測試記錄樣例和完整的測試記錄清單。驗證活動也可提交制造商軟件質量保證計劃文件，用于替代相應描述。

6、生存周期：開發各階段的質控措施與安全性級別是否匹配，可參考YY/T 0664-2008中附錄A系統測試報告：首先關注需求規格是否經過全部測試，其次關注核心功能的測試情況用戶測試報告：用戶反饋的問題，軟件可用性可追溯性分析報告：關注需求、設計、測試、風險是否匹配且完整。

圖7 醫療器械軟件生存周期過程圖

7、軟件質控原則

① 過程質控與產品質控相結合;

② 盡早質控與重點質控相結合;

③ 變更管理與缺陷管理相結合。

8、軟件工程

① 生存周期：需求、設計、編碼、測試、維護(見圖7);

② 階段審評：正式評審、測試、可追溯性分析(見圖8);

③ 產品控制：配置管理、缺陷管理、風險管理(見圖9)。

圖8 可追溯性分析

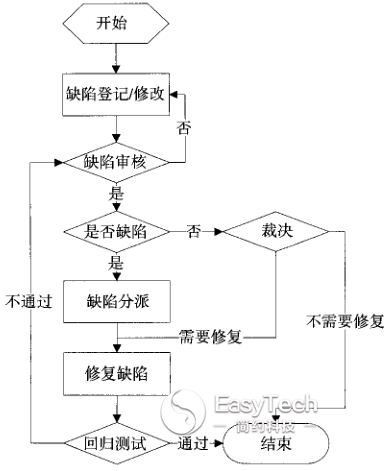

圖9 軟件管理缺陷流程圖

9、醫療器械設備(軟件組件)驗證

醫療器械軟件組件類驗證主要包括三個重要部分：Installation Qualification(安裝確認)、Operation Qualification(運行確認)、Performance Qualification(性能確認)

1)安裝確認(IQ)。所有設備確認都始于安裝確認，安裝確認保證加工組件或器械的設備被正確安裝，并符合工廠電氣和環境控制的要求。安裝確認要求在適合的地點下必須正確安裝設備，適合的地點條件包括齊全的水電供應以及足夠設備操作的空間，同時附屬條件還包括設備對所在的環境的適應能力、設備操作人員的專業技術水平、設備驗證是否確認更新、設備驗證參數是否完成校準等等。當逐項完成檢查后，則說明安裝確認已經完成。同時，必須在安裝確認的后部分工作時，給出一份含有設備參數檢驗的信息表的培訓表給到操作人員。

2)運行確認(OQ)。設備安裝完成后，下一步就是運行確認，安裝確認后所進行的運行確認要求必須在驗證過程中找到參數區間，其必須是連續、穩定地符合檢驗的目標產品的預定參數區間(不能采用參數點。因?yàn)閷?duì)于一般所使用的設備，其時間、溫度、壓力及其它因素都對設備運行結果產生影響，故運行確認是包裝驗證的核心環節。

3)性能確認(PQ)。性能確認通常要求運行3個批次。性能確認應采用運行確認(OQ)所確定的參數，這些參數經過100%驗證性能確認對Design Of Experiment所選用的參數區間的要求是：Design Of Experiment必須保證其在大規模的生產醫療器械時能夠連續且穩定地生產出合格的產品。從另一層意義上來說，性能確認就像是一個專門控制目產品的質量穩定的部分。通常工作人員是將連續生產出來的前3個批次的產品，按照預定的樣品量和AQL取出樣本并按照運行確認的檢測方法以及檢測項目進行監測工作，得出性能確認報告，最后為整個設備的驗證是否合格提供了判斷依據。

五、軟件風險管理

1、軟件安全性級別：

A級：不可能對健康有傷害或損害;

B級：可能有不嚴重的傷害;

C級：可能死亡或嚴重傷亡;

2、軟件安全性級別應結合軟件的預期用途、使用環境和核心功能(軟件在預期使用環境完成預期用途所必需的功能)進行判定。其中預期用途主要考慮軟件的臨床用途(如診斷、治療、監護、篩查等)和重要程度(如重要作用、輔助作用、補充作用等)，使用環境主要考慮軟件的使用場所(如醫院、家庭等)、疾病類型(如嚴重性、緊迫性、傳染性等)、患者人群(如成人、兒童、老年、女性等)和用戶類型(如專業用戶、普通用戶、患者等)，核心功能主要考慮軟件的功能類型(如控制驅動、處理分析等)、實現方法(如CT圖像重建采用濾波反投影算法還是迭代算法，異常識別采用常規圖像處理算法還是人工智能算法等)和復雜程度(如算法規模、參數數量、運算速度等)。

3、軟件安全性級別也可根據風險管理所確定的風險等級進行判定，軟件安全性級別與風險等級的分級可以不同，但二者存在對應關系，因此可根據風險等級來判定軟件安全性級別。

制造商應在采取風險緩解措施之前判定軟件安全性級別，并結合質量管理體系要求，建立與軟件安全性級別相匹配的軟件生存周期過程，包括軟件開發過程、軟件維護過程、配置管理過程、風險管理過程和問題解決過程。同時，制造商可采用良好軟件工程實踐完善質量管理體系要求，保證軟件質量。另外，制造商應保證軟件自身的信息安全，確保健康數據的保密性、完整性和可得性。

圖10 軟件安全性級別

1)風險分析

軟件本身不是危害，但會引發危害處境;

軟件表現為隨機失效，但實為系統性失效;

軟件失效概率難以計算，通?；趽p害嚴重度分析(假定失效概率為100%)。

2)風險管理要求

軟件風險管理進行孤立分析是不合適的;

軟件風險管理過程始終貫穿開發生存周期;

可預見的風險越大，風險分析的要求越嚴格，風險控制措施的完整性要求越高;

風險控制依次通過固有安全設計(主動)、保護措施(被動)和用戶警告來實現。

參考法規：

1、GB/T 25000.51-2010《軟件工程 軟件產品質量要求與評價(SQuaRE) 商業現貨(COTS)軟件產品的質量要求與測試細則》

2、GB/T9386-2008 計算機軟件測試文檔編制規范

3、YY/T 0664-2008《醫療器械軟件 軟件生存周期過程》

4、YY/T 0708-2009《醫用電氣設備 第1-4部分：安全通用要求 并列標準 可編程醫用電氣系統》

5、YY 0709-2009《醫用電氣設備 第1-8部分：安全通用要求 并列標準 醫用電氣設備和醫用電氣系統中報警系統的測試和指南》

6、YY 0316-2008 《醫療器械 風險管理對醫療器械的應用》

7、醫療器械軟件注冊技術指導原則

---

---

---
